| 型号:GZ-40,GZ-40P,GZ-200,GZ-200P,GZ-500,GZ-500P,GZ-10,GZ-10P |
| 检测类型 |
对照型 |
回归反射型 |
限定反射型 |
限定反射型 |
| 外形图片 |
 |
 |
 |
|
| 型号 |
GZ-500 |
GZ-500P |
GZ-200 |
GZ-200P |
GZ-100 |
GZ-100P |
GZ-40 |
GZ-40P |
| 检出距离 |
5M |
2M |
1M |
40CM |
| 检测物 |
不透明体Φ10以上 |
不透明体45×45 |
------- |
------- |
| 工作电压 |
DC12～24V±10%(Ripple P-P:10% Max) |
| 消耗电流 |
投光器25mA以下
受光器25mA以下 |
25mA以下 |
| 负载电流 |
50mA Max at DC 24V |
| 光源 |
850nm红外线调制光 |
680nm红色调制光 |
------- |
| 控制输出 |
NPN=晶体管集电极输出常开+常闭 |
PNP=晶体管集电极输出常开+常闭 |
| 输出状态 |
NPN |
PNP |
NPN |
PNP |
NPN |
PNP |
NPN |
PNP |
| 电源极性反接保护 |
内置 |
| 短路及过载保护 |
内置 |
| 响应时间 |
动作、复位1ms以下 |
| 指示灯 |
LED(红色） |

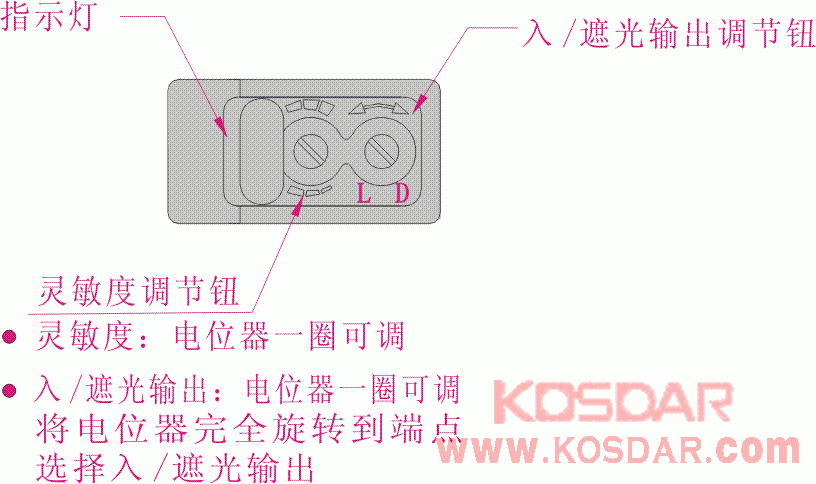

| 灵敏度调节 |
------- |
| 滞回 |
------- |
20% |
| 工作环境光强 |
白炽灯：3,000Lx以下，太阳光：10,000Lx以下 |
| 工作环境温度 |
-25℃～+55℃ |
| 工作环境湿度 |
35～85％RH(不可结霜，结冰) |
| 储存时温度 |
-40～+70℃ |
| 储存时湿度 |
35%～95% RH(不可结霜，结冰) |
| 抗振动 |
10～55Hz 峰值1.5mm X、Y、Z各方向 2小时 |
| 抗冲击 |
500m/s2 X、Y、Z各方向 3次 |
| IP防护等级 |
IP66 |
| 对照型受光器 / 限定反射型 |
|
对照型受光器 / 限定反射型 |
|
产品资料下载(PDF)
