产品型号：GJ-150，GJ-150P，GJ-10，GJ-10P
指尖般的尺寸、丰富的缝隙附件
■指尖般的尺寸22*11*8（对照型mm）
32*12*8（限定反射型mm）
■小尺寸、长距离1.5m（对照型）
100mm（限定反射型） |
 产品资料下载(PDF) |
使用说明书(PDF) |
| 检测类型 |
对照型 |
限定反射型 |

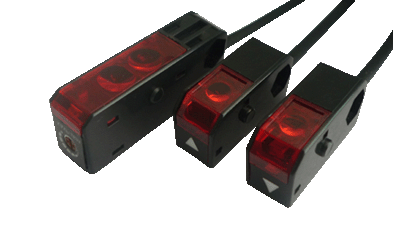

| 外形图片 |
 |
|
| 型号 |
GJ-150 |
GJ-150P |
GJ-10 |
GJ-10P |
| 检出距离 |
1500mm |
100mm |
| 检测物 |
不透明体Φ6以上 |
------- |
| 工作电压 |
DC12～24V±10%(Ripple P-P:10% Max) |
| 消耗电流 |
投光器25mA以下
受光器25mA以下 |
25mA以下 |
| 负载电流 |
50mA Max at DC 24V |
| 光源 |
940nm红外线调制光 |
940nm红外线调制光 |
| 控制输出 |
NPN/PNP晶体管集电极输出常开 |
NPN/PNP晶体管集电极输出常开 |
| 输出状态 |
NPN |
PNP |
NPN |
PNP |
| 电源极性反接保护 |
内置 |
| 短路及过载保护 |
无 |
| 响应时间 |
动作、复位1ms以下 |
| 指示灯 |
LED(红色） |
| 灵敏度调节 |
------- |
| 滞回 |
------- |
20% |
| 工作环境光强 |
白炽灯：3,000Lx以下，太阳光：10,000Lx以下 |
| 工作环境温度 |
-20～+50℃ |
| 工作环境湿度 |
35～85％RH(不可结霜，结冰) |
| 储存时温度 |
-40～+70℃ |
| 储存时湿度 |
35%～95% RH(不可结霜，结冰) |
| 抗振动 |
10～55Hz 峰值1.5mm X、Y、Z各方向 2小时 |
| 抗冲击 |
500m/s2 X、Y、Z各方向 3次 |
| 接线方式 |
3芯电缆直径2.5毫米（可订制线式） |
| IP防护等级 |
IP54 |

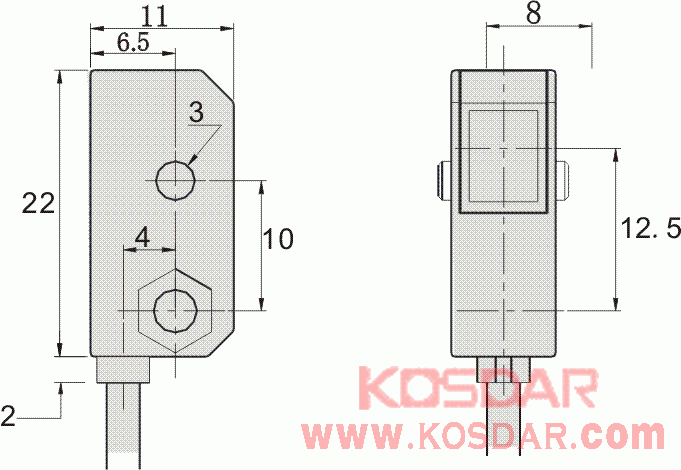

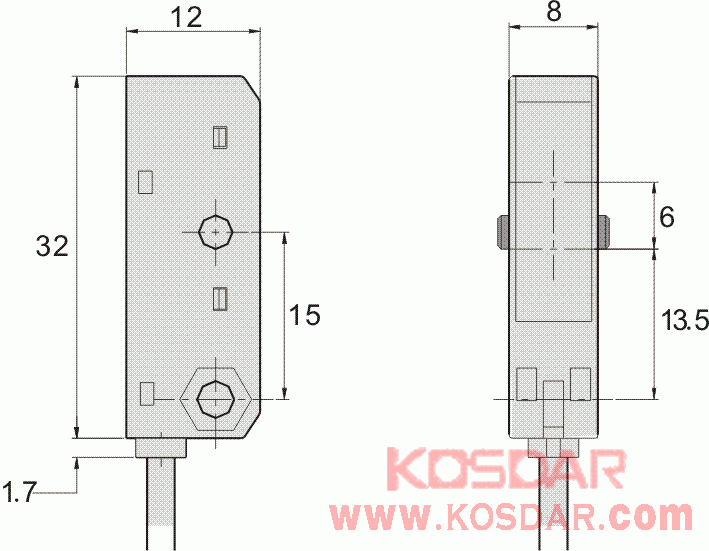

| 对照型受光器 / 限定反射型 |
|
对照型受光器 / 限定反射型 |
|
