Procurement/订购指南

category 类别	Model 型号	detection mode 检出方式	detection distance 检测距离	detet the smallest objects 检测最小物体	entry cble 出线方式
	FSD04-N	NPN.NO		18×18×1(iron)	φ3×2M/3-wires(3线制) M8 3芯
	FSD04-N2	1221
	FSD04-P	PNP.NO
	FSD04-P2	PNP.NC
	SN04-N	NPN.NO		18×18×1(iron)	φ3×2M/3-wires(3线制) M8 3芯
	SN04-N2	NPN.NC
	SN04-P	PNP.NO
	SN04-P2	PNP.NC
	FSK05-N	NPN.NO		18×18×1(iron)	φ3×2M/3-wires(3线制) M8 3芯
	FSK05-N2	NPN.NC
	FSK05-P	PNP.NO
	FSK05-P2	PNP.NC
	FSND05-N	NPN.NO		17×17×1(iron)	φ3×2M/3-wires(3线制) M8 3芯
	FSND05-N2	NPN.NC
	FSND05-P	PNP.NO
	FSND05-P2	PNP.NC
	FSD05-N/AL	NPN.NO		18×18×1(iron)	φ3×2M/3-wires(3线制) M8 3芯
	FSD05-N2/AL	NPN.NC
	FSD05-P/AL	PNP.NO
	FSD05-P2/AL	PNP.NC

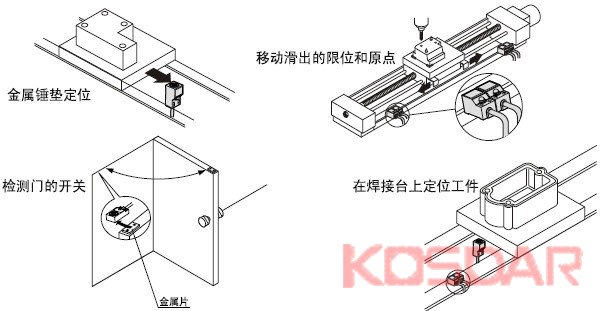

Application/应用实例

1、可用于检测金属物体的定位；
2、可作为自动门的感应装置，感应人的接近，自动开门关门；
3、可用于自动化中的位移限制和复位；

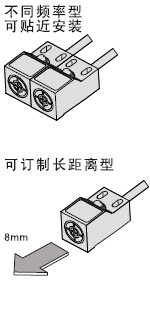

4、2种不同并列安装监测不同距离，可订制更高要求的接近开关。

Specifcations/规格表	上方感应	前方感应	前方感应	前方感应	上方感应
Model/型号	FSD04-N FSD04-N2 FSD04-P FSD04-P2	SN04-N SN04-N2 SN04-P SN04-P2	FSK05-N FSK05-N2 FSK05-P FSK05-P2	FSN05-N FSN05-N2 FSN05-P FSN05-P2	FSD05-N/AL FSD05-N2/AL FSD05-P/AL FSD05-P2/AL
Scanning distance/检出距离	4mm	4mm	5mm	5mm	5mm
Recommened distance/建议距离	3.2mm	3.2mm	4.2mm	4.2mm	4.2mm
Standard sensing object/标准检测物	18×18×1(iron)			17×17×1(iron)	18×18×1(iron)
Response friquwncy/反应频率	DC:600Hz 250/秒
Hysteresis/磁带	1O%≤sensing distance
Operating voltage/ 工作电压	DC:10～30VDC±10%
Current consumption/ 消耗电流	DC:≤8mA No—Load
Load current/ 负载电流	DC:30V 200mA Max
Leakage current/ 漏电电流	DC:≤1.1mA no-Load
Residual votage/ 残余电压	DC:≤1.0VDC No-load
Operating temperature/ 工作温度范围	-20°C～+70°C(高温型的为120°C)
Material/外观材质	ABS/PE
Wiring method/出线方式	φ3×2M/3-wires(3线制) M8 3芯
Protection degree/ 防水等级	IP67
