管道液位开关
------分隔线----------------------------
|
|
——产品特性——
■旁通管安装型管道传感器
■电容原理,不受管道、液体颜色影响
■PR613系列适用于φ6～13mm的管径
■PR1226系列适用于φ12～26mm的管径
|
 产品资料下载(PDF) |
使用说明书(PDF) |
| |
|
|

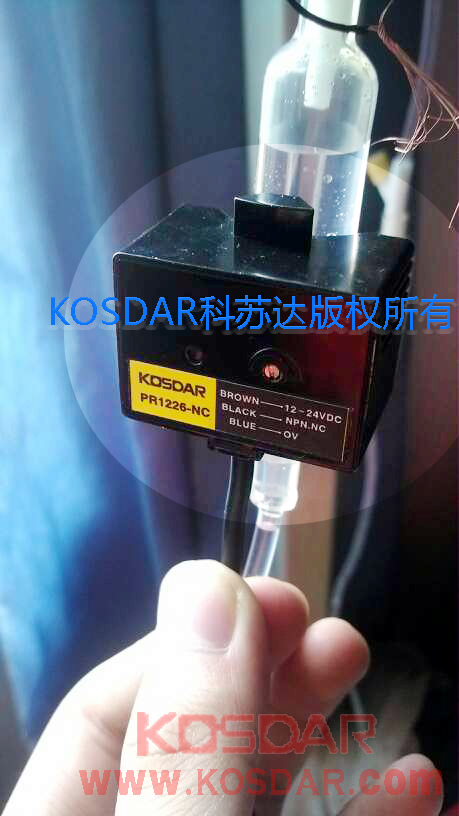

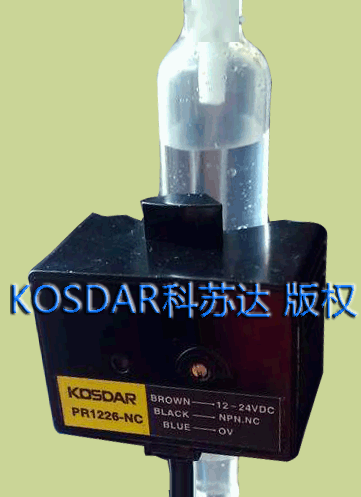

| 外形图片 |
 |
 |
| 产品型号 |
PR613-N |
PR613-P |
PR1226-N |
PR1226-P |
| PR613-NC |
PR613-PC |
PR1226-NC |
PR1226-PC |
| 适用管道 |
φ6～13mm |
φ12～26mm |
| 壁厚 |
塑料、玻璃、陶瓷等非金属材料，外径6～13mm，壁厚<2mm |
塑料、玻璃、陶瓷等非金属材料，外径12～26mm ，壁厚<3mm |
| 工作电压 |
DC12～24V 纹波10%以下(DC10.8～30V) |
| 消耗电流 |
<8mA Max |
| 负载电流 |
100mA Max at DC 24V |
| 检测液位 |
凹形记号位置 |
| 输出模式 |
NPN.NO |
PNP.NO |
NPN.NO |
PNP.NO |
| NPN.NC |
PNP.NC |
NPN.NC |
PNP.NC |
| 指示灯 |
检测显示(红色) |
| 保护电路 |
电源反接保护及输出短路保护 |
| 电源反相保护 |
装备 |
| 灵敏度调节 |
多圈可调 |
| 工作环境温度 |
使用时：0～+55℃ |
| 工作环境湿度 |
使用时、保存时：各25～85%RH (无结露) |
| 储存时温度 |
保存时：-10～+65℃ (无结冰、结露) |
| 储存时湿度 |
35%～95% RH(不可结霜，结冰) |
| 防水等级 |
IEC标准 IP66 |

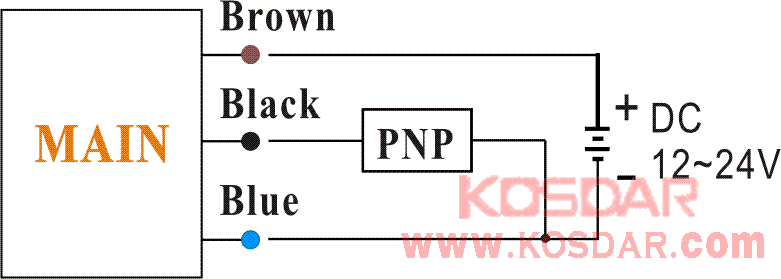

| 接线方式 |
导线引出型(标准导线长2m) |
| 附件 |
捆扎带2条、十字螺丝刀一把、使用说明书 |

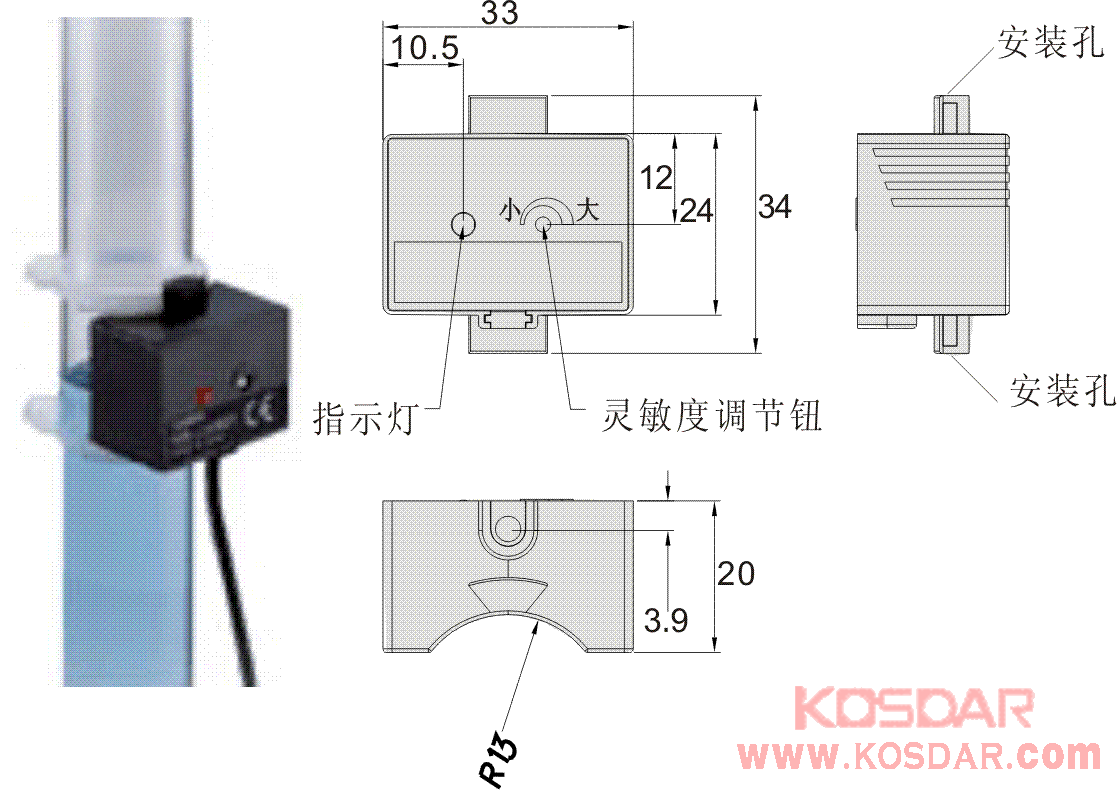

| PR613-N /NC /P /PC |
|
PR1226-N /NC /P /PC |
|
